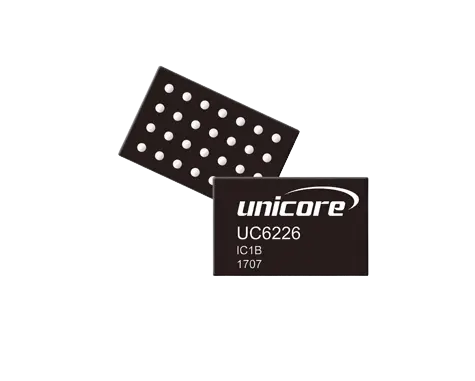

低消費電力とミニチュアデザインの単一周波数、マルチコンステレーションGNSSSoC。 RFとベースバンドを単一のチップに統合します。 チップは、優れた性能で高速かつ正確な位置決めを提供します。 UC6226はQFN40パッケージを採用し、AEC-Q100の自動車グレードに準拠しています。 このチップは、ダッシュ内の車両ナビゲーションやその他の産業用途に最適です。
単一周波数、多コンステレーション型のGNSS SoCで、低消費電力と小型設計を実現しています。RFとベースバンドを1つのチップに統合しています。このチップは高速かつ正確な位置決めと優れた性能を提供します。UC6226はQFN40パッケージを採用し、AEC-Q100自動車グレードに準拠しています。このチップはダッシュボード内の車両ナビゲーションやその他の産業用途に最適です。
注文情報
供給は3000個の倍数です
64チャンネル
28 nm コンパクトサイズ、低消費電力設計、5 × 5 mm QFN40パッケージ
GPS、BDS、GLONASS、Galileo、QZSS、SBASをサポートしています。単一システム単独位置測定および複数システム共同位置測定をサポートします
多様な環境に適応可能な組み込みの妨害防止技術
2.0mより優れた位置決め精度
超高感度:トラッキング:-160 dBm;取得速度:-147 dBm
A-GNSSおよびDGNSSをサポートしています
| チャンネル | 64チャンネル |
| 周波数 | GPS L1、BDS B1、GLONASS G1、ガリレオL1 (2または3 GNSS信号の同時受信) |
| ポジショニング精度 (RMS) | 水平: <2.0 m |
| 最初に修正する時間 (TTFF)1 | コールドスタート <28 s |
| AGNSS2<4秒 | |
 ホットスタート <1秒 | |
| 再取得 <1秒 | |
| 速度精度 | 0.1メートル/秒 |
| 感度 | GNSS |
| トラッキング-160 dBm | |
| コールドスタート-147 dBm | |
| ホットスタート-154 dBm | |
| 再取得-158 dBm | |
| パワー消費量 @ 3.3 V | 取得24 mA (デュアルGNSSジョイントポジショニング) |
| トラッキング12 mA (デュアルGNSSジョイントポジショニング) | |
| 操作温度 | -40 °C ~ 85 °C |
| ファームウェア | フラッシュ |
| データ更新率 | 1Hz |
| データ形式 | NMEA0183、ユニコア |
| インターフェイス | UART × 2 |
| その他の関数 | アンチジャミング: 内蔵、アクティブな検出と除去 |
| LNA: 内蔵 | |
| RTC入力: 32.768 kHz | |
| DC/DC: 内蔵、オプション |
| プロダクト | パッケージ | フラッシュ | グレード | 主な供給 | IOサプライ |
| UC6226NIS-E310E1 | 5.0 × 5.0 × 0.75mm | はい | インダストリアル | 3.0 ~ 3.6 V | 3.0 ~ 3.6 V |
| UC6226NIS-E310E2 | QFN40 5.0 × 5.0 × 0.75mm | はい | インダストリアル | 1.2 ~ 1.98 V | 1.7 ~ 1.9 V |
| UC6226NAS | QFN40 5.0 × 5.0 × 0.75mm | はい | 自動車 | 3.0 ~ 3.6 V | 3.0 ~ 3.6 V |
注:
1.-130 dBmに達する衛星信号の強さ
2.支援されたデータのタイムリーな入力
