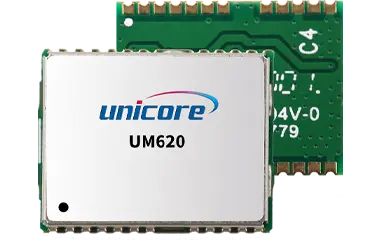

UM620は、Unicore Communi-cionsによって開発された工業用グレードのGNSSデュアル周波数ナビゲーションモジュールです。 独自のマルチシステムデュアル周波数高性能SoC-UC6580Iに基づいて、モジュールはマルチシステムデュアル周波数ポジショニング、マルチシステム単一周波数ポジショニング、または、シングルシステムのスタンドアロンポジショニングにより、マルチパス環境などの複雑な環境でも高いポジショニング精度を確保できます。
UM620は、Unicore Communi -cationsによって開発された産業用GNSS二重周波数ナビゲーションモジュールです。独自のマルチシステムデュアル周波数高性能SoC-UC6580Iをベースに、このモジュールはマルチシステムデュアル周波数測位、マルチシステム単一周波数測位、または単一システム単独測位操作をサポートし、多経路環境など複雑な環境でも高い位置特定精度を確保します。
注文情報
供給は500個の倍数です
産業用二重周波数ナビゲーション・位置測定モジュール
GPSのL1 C/A、L5に対応しています。BDS B1I、B1C、B2a;GLONASS G1;ガリレオE1B/C、E5a;NavIC L5*;QZSSとSBAS
マルチシステム二重周波数測位、多システム単一周波数測位、または単一システム単独測位をサポートしています
複雑な電磁環境下でもモジュールが安定して動作することを保証するための妨害防止設計
低動的応用シナリオに適応可能なアルゴリズム
| チャンネル | UFirebird IIをベースにした96チャンネル | |
| 頻度 | GPS L1C/A、L5 | |
| BDS B1I、B1C * 、B2a | ||
| GLONASS G1 | ||
| ガリレオE1、E5a | ||
| ナビIC L5* | ||
| QZSS L1、L5 | ||
| SBAS | ||
| モード | 単一システムのポジショニング | |
| マルチシステムのポジショニング | ||
| 最初に修正する時間 (TTFF)1 | コールドスタート <26 s | |
| ホットスタート <2秒 | ||
| 再取得 <2秒 | ||
| ポジショニング精度(CEP)1 | 水平:1.5 m (デュアル周波数クアッドシステム) | |
| 速度精度 (RMS)2 | 0.05メートル/秒 | |
| 1PPS | 20ns | |
| 感度 | GNSS | |
| トラッキング-162 dBm | ||
| コールドスタート-148 dBm | ||
| ホットスタート-158 dBm | ||
| 再取得-160 dBm | ||
| 更新レート | 1Hz / 5Hz * / 10Hz * | |
| データ形式 | NMEA 0183,ユニコア | |
寸法 | 12.2x16.0x2.4mm |
パッケージ | 24ピン、SMD |
温度 | 操作: -40°C ~ +85°C |
貯蔵: -40°C ~ +85°C |
 電圧 | 2.7V ~ 3.6 V DC |
| LNA | 2.7V ~ 3.3 V、 <100 mA |
| 消費電力3 | 150 mW |
機能ポート
| 2 × UART (LVTTL) | |
| 1 × I2C * | |
| 1 × SPI * | |
| 1 × 1PPS (LVTTL) |
| 受動アンテナ、アクティブアンテナ |
| AGNSS * |
注意:*マークが付いているアイテムは特定のファームウェアでのみサポートされています。
1 開けた空
2 30 m/sで68%の動的運転、オープンスカイ用
3 開けた空、連続追跡
