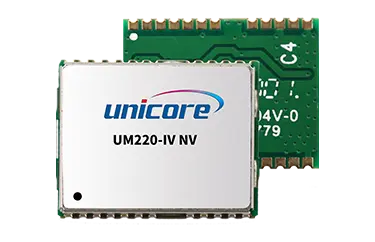

UM220-IV NVは、ユニコアコミュニケーションズが車両ナビゲーション市場向けに開発したマルチシステムポジショニングモジュールです。 これは、ユニコア独自のGNSS SoC-UC6226をベースにした第4世代の自動車グレードのGNSSモジュールであり、高集積、低消費電力、および妨害防止設計を備えています。 UM220-IV NVは、高性能、高信頼性、高品質を必要とする大規模なGNSSアプリケーションに適しています。
UM220-IV NVは、ユニコア・コミュニケーションズが車両ナビゲーション市場向けに開発したマルチシステム測位モジュールです。これはUnicore独自のGNSS SoC-UC6226をベースにした第4世代の自動車用GNSSモジュールで、高集積率、低消費電力、妨害防止設計を備えています。UM220-IV NVは、高性能、高い信頼性、高品質が求められる大規模なGNSSアプリケーションに適しています。
注文情報
供給は500個の倍数です
自動車グレード、GNSS SoCはAEC-Q100規格に準拠し、生産は標準に準拠IATF16949
優れたナビゲーションおよび位置測定性能を持ち、単一システム単独位置設定および複数システム共同位置設定をサポートします
複雑な電磁環境下でもモジュールを安定的に動作させるアンチジャミング設計
低消費電力設計
A-GNSS、DGNSS をサポートしています
主流のGPSモジュールと互換性があり、コスト削減も可能です
生の観測出力(任意)
SMD、ユーザーが簡単に作成できる
| チャンネル | UFirebirdに基づく64チャンネル |
| 周波数1 | GPS L1 |
| BDS B1 | |
| ガリレオE1 | |
| GLONASS G1 | |
| QZSS | |
| SBAS | |
モード | シングルシステムスタンドアロンポジショニングまたはマルチシステムジョイントポジショニング |
| 最初に修正する時間 (TTFF)2 | コールドスタート: < 28 s |
ホットスタート: < 1 s | |
AGNSS < 4秒 | |
| ポジショニング 精度(CEP)3 | 水平: 2.0 m |
| 垂直:3.5 m | |
速度 精度 (RMS)3 | 0.1メートル/秒 (GNSS) |
| 1PPS | サポート |
データ更新率 | 1Hz / 5Hz |
| 感度 | GNSS |
トラッキング-161 dBm | |
買収-146 dBm | |
ホットスタート-155 dBm | |
Reacquisition-158 dBm | |
データ更新率 | 1Hz / 5Hz |
| データ形式: | NMEA 0183,ユニコア |
| 寸法 | 12.2x16.0x2.4mm |
| 重量 | 0.8g |
| パッケージ | 24ピンSMD |
| 温度 | 操作-40 °C ~ 85 °C |
| ストレージ-45 °C〜90 °C |
| 電圧 | 3.0 V ~ 3.6 VDC |
| LNA | 3.0 V ~ 3.3 V、 <100 mA |
| パワー消費量4 | 90 mW |
| 2 x UART(LVTTL) | |
| 1 x 1PPS(LVTTL) |
注: * でマークされたパーツは、特定のファームウェアでサポートされています。
1対応するコマンドを使用してBDSとGLONASSを切り替える、最大で3つのシステムの同時操作。
2オープンスカイ;
3典型的な値、 <30メートル/秒オープンスカイ;
4オープンスカイ、継続的な追跡
