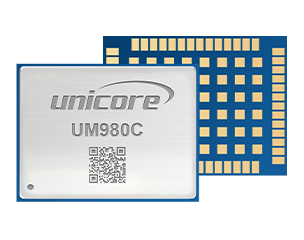

UM980Cは、Unicoreの新世代独自開発の全星座型多周波数高精度RTK測位モジュールで、RFベースバンドと高精度アルゴリズムを統合したGNSS SoC NebulasIVをベースに開発されました。このモジュールはGPS、BDS、GLONASS、Galileo、QZSS、NavIC、SBAS、Lバンドを含む複数のシステムをサポートし、QZSS L6D(CLAS)PPP-RTKソリューションもサポートし、TruePoint|REACH SatのLバンドベースのPPP-ARサービス。内蔵の多周波数アンチジャミング技術により、RTKの複数モードと周波数での解法が向上し、都市の峡谷や木陰などの厳しい環境でのRTK初期化速度、測定精度、信頼性が大幅に向上します。UM980Cは測量や地図作成、精密農業に最適です。
RF、ベースバンド、高精度アルゴリズムを統合したUnicore独自のGNSS SoC NebulasIVをベースにしています
全星座多周波数RTKエンジンと先進的なRTK技術
即時RTK初期化技術
優れた妨害防止および偽装防止機能を持ち、妨害検出および偽装検出をサポートします
単一ステーションの単独高精度測位技術
B2b-PPP、E6-HAS、QZSS L6E(MADOCA)PPP をサポートしています
QZSS L6D(CLAS)PPP-RTKソリューションをサポートしています
Supports TruePoint|REACH Sat LバンドベースのPPP-ARサービス1
| チャンネル | NebulasIVを基にした1408チャンネル | |||
| 頻度 | GPSのL1C/A、L1C、L2C、L2P(Y)、L5 | |||
| BDS B1I、B3I、B1C、B2a、B2B | ||||
| GLONASS G1, G2 | ||||
ガリレオ E1、E5a、E5b、E6 | ||||
| QZSS L1C/A, L1C, L2C, L5, L6 | ||||
| NavIC L5 | ||||
| SBAS L1C/A | ||||
| Lバンド | ||||
| 単点位置測定(RMS) | 水平:1.5m | |||
垂直高度:2.5m | ||||
| DGPS (RMS) | 水平: 0.4m | |||
| 垂直l: 0.8m | ||||
| RTK (RMS) | 水平: 0.8cm+1ppm | |||
| 垂直: 1.5cm+1ppm | ||||
| PPP (RMS) | 水平: 5cm @20min | |||
| 垂直: 10cm @20min | ||||
| PPP-AR (RMS) | 水平: 3cm @5min | |||
| 垂直: 6cm @5min | ||||
| CLAS (RMS) | 水平: 5cm @1min | |||
| 垂直: 10cm @1min | ||||
| 観測精度(RMS) | BDS | GPS | グロナス | ガリレオ |
| B1I/B1C/L1C/L1C/A/G1/E1 コード | 10cm | 10cm | 10cm | 10cm |
| B1I/B1C/L1C/L1C/A/G1/E1 キャリア相 | 1mm | 1mm | 1mm | 1mm |
| B2I/B2a/B2b/L5/E5a/E5b コード | 10cm | 10cm | 10cm | 10cm |
| B2I/B2a/B2b/L5/E5a/E5b キャリア相 | 1mm | 1mm | 1mm | 1mm |
| B3I/L2P(Y)/L2C/G2/E6/L6 コード | 10cm | 10cm | 10cm | 10cm |
| B3I/L2P(Y)/L2C/G2/E6/L6 キャリア相 | 1mm | 1mm | 1mm | 1mm |
| 時間精度(RMS) | 20 ns | |||
| 速度精度(RMS) | 0.03 m/s | |||
| TTFF (最初の修正までの時間) | コールドスタート< 12 s | |||
| ホットスタート< 4 s | ||||
| 初期化時間 | < 5 秒(典型的) | |||
| 初期化信頼性 | > 99.9% | |||
| データ更新率 | 最大50HzのRTKデータ出力まで | |||
| 差分データ | RTCM V3.X | |||
| データフォーマット | NMEA 0183,ユニコア | |||
パッケージング | 54ピンLGA |
寸法 | 17.0 × 22.0 × 2.6 mm |
重量 | 1.88±0.03g |
作業温度 | -40°C~+85°C |
保管温度 | -55°C~+95°C |
湿度 | 95% 結露なし |
振動 | GB/T 28046.3, ISO 16750-3 |
ショック | GB/T 28046.3, ISO 16750-3 |
| 3 × UART (LVTTL) |
| 1 × SPI* |
| 1 × I2C* |
| 1 × CAN* (UART3と共有) |
注意:*でマークされたアイテムは特定のファームウェアでのみサポートされています。1. これは有料サービスであること、2. 屋外でジャムが発生し
ない状態
