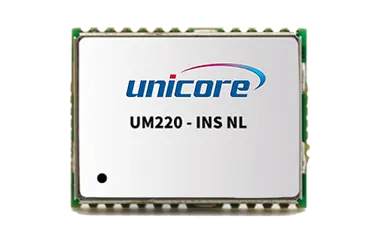

UM220-INS NLは、車両ナビゲーション用に設計された工業用グレードのGNSS MEMSモジュールです。 ユニコア独自の低消費電力GNSSSoC-UC6226に基づいており、6軸MEMSを内蔵しているUM220-INS NLは、GNSSMEMS統合測位結果を直接出力できます。これは、高精度、高い信頼性、および高い継続性を必要とするアプリケーションに最適です。
注文情報
500個の倍数で供給
UM220-INS NLは、車両ナビゲーション向けに設計された産業用GNSS+MEMSモジュールです。Unicore独自の低消費電力GNSS SoC UC6226をベースにし、内蔵6軸MEMSを搭載することで、UM220-INS NLはGNSS+MEMS統合位置測定結果を直接出力でき、高精度、高信頼性、高い連続性を求める用途に最適です。
注文情報
供給は500個の倍数です
小型オールインワン設計
内蔵MEMSで単一のモジュールで統合位置測定結果を出力
トンネルや地下駐車場でも100%連続航行が可能です
GNSS + INS統合ナビゲーションアルゴリズム、オドメーターパルス入力をサポートします
A-GNSSをサポートしています
| チャンネル | UFirebirdに基づく64チャンネル |
| 周波数1 | GPS L1 |
| BDS B1 | |
| ガリレオE1 | |
| GLONASS G1 | |
| QZSS | |
| SBAS | |
| モード | 単一システムのポジショニング |
| マルチシステムのポジショニング | |
| 最初に修正する時間 (TTFF) | コールドスタート: <28s |
| 再取得: < 1秒 | |
| ポジショニング 精度 (CEP) | 水平:2.0 m (デュアルシステム) |
| <5% x走行距離 (慣性 ナビゲーション、GNSS信号なし) | |
| 速度 精度 (RMS)2 | 0.1メートル/秒 (GNSS) |
| 1PPS | サポート |
| 感度 | GNSS |
トラッキング-161 dBm | |
コールドスタート-147 dBm | |
ホットスタート-154 dBm | |
再取得-157 dBm | |
| 更新レート | 1Hz / 5Hz / 10Hz |
| 差分データ | RTCM V3.X |
| データ形式 | NMEA-0183、ユニコア |
| 寸法 | 12.2 x16.0x2.6mm |
| パッケージ | 24ピンSMD |
| 温度 | 作動時:-40°C ~ +85°C |
| 貯蔵 -45°C ~ +90 °C |
電気仕様| 電圧 | 3.0 V ~ 3.6 VDC |
| LNAフィード | 3.0 V ~ 3.3 V |
| パワー消費量3 | 90 mW |
| 2 x UART(LVTTL) | |
| 1 xスピード | |
| 1 x FWD | |
| 1 x 1PPS (LVTTL) |
注:
1最大で3つのシステムを同時に実行します。 コマンドを使用してBDSとGLONASSを切り替えます。
2典型的な値、 <3 0メートル/秒オープンスカイ
3オープンスカイ、継続的な追跡
