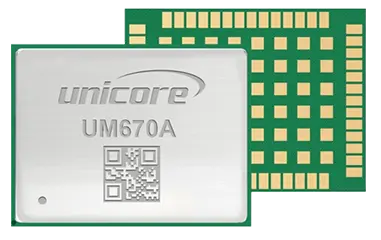

UM670Aは、ユニコアがインテリジェント運転市場向けに開発したGNSSデュアル周波数ナビゲーションモジュールです。 独自のマルチシステムデュアル周波数高性能SoC - UC6580Aに基づいて、モジュールはGPS、BDS、GLONASS * 、Galileo、QZSS、およびNavIC * の同時運用をサポートします。 異なるサブモデルは、異なる周波数 (L1 L5またはL1 L2) を使用して単一点測位を実行し、生データ出力も提供します。
UM670Aは、Unicoreがインテリジェントドライビング市場向けに開発したGNSSデュアル周波数ナビゲーションモジュールです。独自のマルチシステムデュアル周波数高性能SoC - UC6580Aをベースに、このモジュールはGPS、BDS、GLONASS*、Galileo、QZSS、NavIC*の同時動作をサポートします。異なるサブモデルは異なる周波数(L1+L5またはL1+L2)を使い、単一点の位置決めを行い、生データ出力も提供します。
注文情報
供給は250個の倍数で
GPS、BDS、GLONASS、Galileo L1+L5またはL1+L2*の同時運用をサポートします
デュアル周波数単点位置測定により、単一周波数解法に比べてより高い精度と信頼性を提供します
TTFFを削減するためのA-GNSSをサポートしています。
GNSSチップはAEC-Q100に準拠しており、製造プロセスもこのIATF16949に準拠しています
複雑な電磁環境下でもモジュールが安定的に動作することを保証するための妨害防止設計
生データ出力をサポートしています
| チャンネル | UFirebird IIに基づく96チャンネル | |
| 周波数 | UM670A-03 | UM670A-23 |
| BDS B1I/BIC* B2I | BDS B1I/BIC* B2a | |
| GPS L1C/A L5 | GPS L1C/A L2C | |
| ガリレオE1 E5a | ガリレオE1 E5b | |
| GLONASS G1* | GLONASS G1* G2* | |
| QZSS L1 L5 | QZSS L1 L2 | |
| NavIC L5* | - | |
| SBAS L1C/A | SBAS L1 | |
| VSWR | ≤ 2.5 | |
| 入力インピーダンス | 50 Ω | |
| アンテナ利得 | 15 dB ~ 30 dB | |
| 最初に修正する時間 (TTFF) | コールドスタート: < 26 s | |
| ホットスタート: < 2 s | ||
| 再取得: < 2秒 | ||
| シングルポイントポジショニング (RMS) | 水平: 1.5 m (オープンスカイ) | |
| 垂直: 2.5 m (オープンスカイ) | ||
| 速度精度 (RMS) | 0.05メートル/秒 (オープンスカイ) | |
| 1PPS | 20 ns | |
| 感度 | GNSS | |
| 追跡:-162 dBm | ||
| コールドスタート:-147 dBm | ||
| ホットスタート:-157 dBm | ||
| 再取得:-158 dBm | ||
| データ更新率 | 1Hz / 5Hz / 10Hz | |
| 修正 | RTCM V3.X | |
| データ形式 | NMEA 0183,ユニコア | |
| 寸法 | 22.0 × 17.0 × 2.6mm |
| パッケージ | 54ピン、LGA |
| 操作温度 | -40 ℃ ~ 105 ℃ |
| 保管温度 | -40℃〜105 ℃ |
| 電圧 | 2.7 V ~ 3.6 V DC、典型的: 3.3 V |
| LNA | 2.7 V ~ 3.3 V、 <100 mA |
| パワー消費量 | 150 mW |
| 湿度 | 95% 结露なし |
| 振動 | GB/T 28046.3; ISO 16750.3 |
| ショック | GB/T 28046.3; ISO 16750.3 |
| 1 x UART(LVTTL) | |
| 1 x I2C * | |
| 1 x SPI * | |
| RESET_N | |
| 1 × 1PPS (LVTTL) |
| GNSSアンテナ × 1 |
注: * 特定のファームウェアでサポート
ダイナミック操作のための30メートル/秒で1 68% 、オープンスカイ
