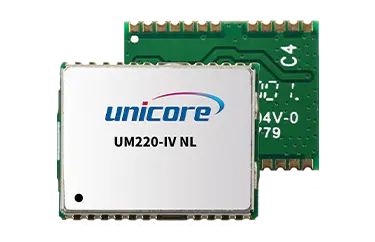

UM220-IV NLは、Unicore独自の低電力高性能SoC - UFirebirdに基づくマルチシステムGNSSモジュールです。 ネットワークを介して送信される支援データの助けを借りて測位速度を向上させるAGNSS機能をサポートしています。 このモジュールは、位置決め精度を向上させるために、ユーザーのハードウェアプラットフォーム上の高精度ソリューションもサポートしています。 UM220-IV NLはコンパクトサイズで、SMTパッドを採用しており、標準のピックアンドプレースとリフローはんだ付けの完全自動統合をサポートします。これは、特に低コストで低消費電力のアプリケーションに適しています。
UM220-IV NLは、Unicore独自の低消費電力SoCであるUFirebirdをベースにしたマルチシステムGNSSモジュールです。ネットワークを通じて送信される支援データを利用して位置測定速度を向上させるAGNSS機能をサポートしています。また、ユーザーのハードウェアプラットフォーム上で高精度解法をサポートし、位置測定精度の向上も図っています。UM220-IV NLはコンパクトなサイズでSMTパッドを採用し、標準的なピックアンドプレイスおよびリフローはんだ付けの完全自動統合をサポートし、特に低コストかつ低消費電力の用途に適しています。
注文情報
供給は500個の倍数です
車載グレード製品、チップはAEC-Q100準拠、生産はIATF16949準拠
インターフェアリング耐性設計、モジュールは複雑な電磁環境下でも安定稼働可能
低消費電力設計
A-GNSS、D-GNSSに対応
原始観測量出力をサポートするオプションを選択可能
SMD表面実装パッケージング方式、お客様の生産に便利
| チャンネル | 64チャネルSoCに基づく-UFirebird |
| 周波数1 | GPS L1 |
| BDS B1 | |
| ガリレオE1 | |
QZSS | |
ポジショニングモード | シングルシステムまたはマルチシステム |
| 最初に修正する時間 (TTFF)2 | コールドスタート <28 s |
ホットスタート: < 1 s | |
再取得 <1秒 | |
AGNSS<4秒 | |
1PPS | サポート |
| 感度 | GNSS |
追跡-161 dBm | |
取得-147 dBm | |
ホットスタート-151 dBm | |
再取得-158 dBm | |
| 更新レート | 1Hz |
| データ形式 | NMEA 0183、ユニコア |
| 寸法 | 12.2x16.0x2.4mm |
| 重量 | 0.8g |
パッケージ | 24ピンSMD |
| 温度 | 作動時:-40°C ~ +85°C |
貯蔵 -45°C ~ +90 °C |
| 電圧 | 3.0 V ~ 3.6 VDC |
| LNAフィード | 3.0 V ~ 3.3V、 <100 mA |
| パワー消費量2 | 50 mW |
2 x UART (LVTTL) | |
| 1x1PPS (LVTTL) |
| AGNSS * |
生の観察出力 |
注: * 特定のファームウェアでサポート
1オープンスカイ、TruePoint RTKアルゴリズムを使用
2オープンスカイ、継続的な追跡
