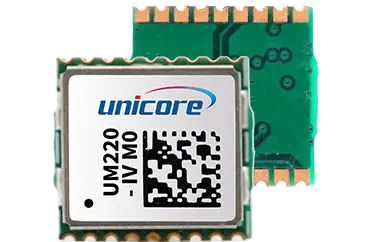

UM220-IV M0は、自動車市場向けに設計されたマルチシステムのコンパクトなナビゲーションモジュールです。 GNSSナビゲーションおよびポジショニングモジュールの第4世代として、UM220-IV M0はユニコア独自のGNSSSoCUC6226に基づいています。 高度に統合されており、低消費電力、妨害防止設計、コンパクトサイズであり、低コストを必要とするアプリケーションに適しています。
UM220-IV M0は、自動車市場向けに設計されたマルチシステムコンパクトナビゲーションモジュールです。第4世代のGNSSナビゲーション・測位モジュールであるUM220-IV M0は、Unicore独自のGNSS SoC UC6226をベースにしています。高度に集積されており、低消費電力、妨害防止設計、コンパクトなサイズを持ち、低コストを必要とする用途に適しています。
注文情報
供給は1000個の倍数です
超小型パッケージ
コンパクトな設計で小型
優れた性能を持ち、単一システムの単独位置定および多系統の共同位置設定をサポートします
複雑な電磁環境下でも安定的に動作するアンチジャミング技術
低消費電力
高性能、小型、低コストを必要とする大規模用途に適しています
| チャンネル | 64チャネルSoCに基づく-UFirebird |
| 周波数1 | GPS L1 |
| BDS B1 | |
GLONASS G1 | |
ガリレオE1 | |
QZSS | |
SBAS | |
モード | 単一システムのポジショニング |
マルチシステムのポジショニング | |
| 最初に修正する時間 (TTFF)2 | コールドスタート: < 28 s |
| ホットスタート <1秒 | |
| 再取得: < 1秒 | |
AGNSS < 4秒 | |
ポジショニング精度(CEP)3 | 水平:2.0 m |
垂直:3.0 m | |
| 速度精度 (RMS)3 | 0.1メートル/秒 (GNSS) |
1PPS | サポート |
| 感度 | GNSS |
トラッキング-161 dBm | |
買収-146 dBm | |
ホットスタート-151 dBm | |
再取得-158 dBm | |
更新レート | 1Hz |
| データ形式 | NMEA 0183,ユニコア |
| 寸法 | 9.7x10.1x2.2mm |
| パッケージ | 18ピンSMD |
| 温度 | 作動時:-40°C ~ +85°C |
| 貯蔵 -45°C ~ +90 °C |
| 電圧 | 3.0 V ~ 3.6 VDC |
| LNAフィード | 3.0 V ~ 3.3V、 <100 mA |
| パワー消費量4 | 90 mW |
1 x UART (LVTTL) | |
| 1x1PPS (LVTTL) |
パッシブアンテナ、アクティブアンテナ |
AGNSS * |
注: 特定のファームウェアによって支えられる
1最大で3つのシステムを同時に実行します。
コマンドを使用して、BDSとGLONASSを切り替えます。 2空を開く。
3典型的な値 <30メートル/秒オープンスカイ。
4オープンスカイ、継続的な追跡。
