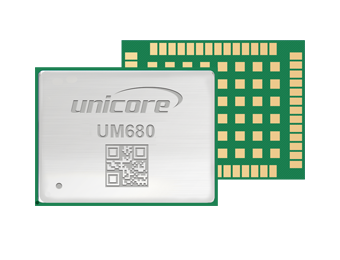

UM680は、Unicoreが産業用用途向けに開発した高精度GNSS RTK位置情報およびナビゲーションモジュールです。独自のマルチシステム、デュアル周波数、高性能GNSS SoC - UC6580Iを基に設計されており、生産プロセスもこのIATF16949に準拠しています。UM680はGPS、BDS、GLONASS*、Galileo、QZSS、NavIC*のL1+L5デュアル周波数をサポートし、マルチシステムデュアル周波数ジョイントポジショニングや単一システム単独ポジショニングを可能にします。
注文情報
供給は250個の倍数で
GPS、BDS、GLONASS、Galileo(L1 + L5)の同時運用をサポートします
TTFFを削減するためのA-GNSSをサポートしています。
生産工程はIATF16949に準拠しています
複雑な電磁環境下でもモジュールが安定的に動作することを保証するための妨害防止設計
センチメートル単位の位置測定精度と生データ出力
| チャンネル | UFirebird IIをベースにした96チャンネル |
| 頻度 | GPS L1C/A, L5 |
| BDS B1I, B1C*, B2a | |
| グロナス G1* | |
| ガリレオ E1、E5a | |
| ナビIC L5* | |
| QZSS L1, L5 | |
| SBAS L1C/A | |
| モード | 単一システム単独位置設定 |
マルチシステムジョイント位置 | |
| 最初の修正の時間(TTFF) | コールドスタート:< 26秒 |
ホットスタート:< 2 s | |
| 再取得:< 2 s | |
| 単点位置測定(RMS) | 水平:1.5 m(空が開けている) |
垂直:2.5 m(開け空) | |
| RTK (RMS) | 水平:1 cm + 1 ppm(空が開けている) |
垂直:2 cm + 1 ppm(開けた空) | |
| Velocity Accuracy(RMS)2 | 0.05 m/s(空が開けている) |
| 1PPS | 20 ns |
| 感度(GNSS) | GNSS |
| トラッキング:-162 dBm | |
| コールドスタート:-147 dBm | |
ホットスタート:-157 dBm | |
| 再取得:-158 dBm | |
| データ更新率 | 1 Hz / 5 Hz / 10 Hz |
訂正 | RTCM V3.X |
| データフォーマット | NMEA 0183, ユニコア |
| 寸法 | 22.0 x 17.0 x 2.6 mm |
| パッケージ | 54ピン、LGA |
動作温度 | -40°C ~ +85 °C / 105 °C |
| 保管温度 | -40°C ~ +85 °C /105 °C |
電気仕様| 電圧 | 2.7 V ~ 3.6 V 直流 |
LNA給電 | 2.7 V ~ 3.3 V, <100 mA |
| 消費電力1 | 240 mW |
| 2 × UART(LVTTL) | |
| 1 × I2C* | |
| 1 × SPI* | |
| 1 × 1PPS(LVTTL) |
機能的特徴| パッシブアンテナ、アクティブアンテナ、AGNSS * |
注意:* 特定のファームウェアでサポートされています；1 オープンスカイ、連続トラッキング；2 68%、30 m/sで動的運用、オープンスカイ
