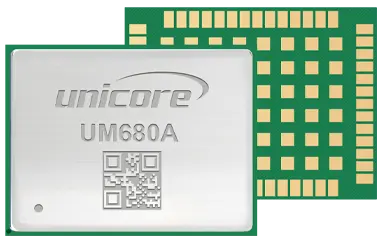

UM680Aは、ユニコアがインテリジェント運転市場向けに開発した高精度GNSSデュアル周波数ナビゲーションモジュールです。 独自のマルチシステムデュアル周波数高性能SoC-UC6580Aに基づいて、モジュールはセンチメートルレベルの精度でマルチシステムデュアル周波数ジョイントポジショニングまたはシングルシステムスタンドアロンポジショニングをサポートします。
注文情報
250個の倍数で供給
GPS、BDS、
TTFFをららA-GNSSを
GNSS IATF16949にしてAEC-Q100
& 生活力
| チャンネル | UFirebird IIに基づく96チャンネル |
| 周波数 | GPS L1C/A、L5 |
| BDS B1I、B1C * 、B2a | |
| GLONASS G1 * | |
| ガリレオE1、E5a | |
| NavIC L5 * | |
| QZSS L1、L5 | |
| SBASL1C/A | |
| モード | 単一システムのスタンドアロンポジショニング |
| マルチシステムジョイントポジショニング | |
| 最初に修正する時間 (TTFF) | コールドスタート: ≤ 26 s |
| ホットスタート: ≤ 2 s | |
| 再取得: ≤ 2 s | |
| シングルポイントポジショニング(RMS) | 水平: 1.5 m (オープンスカイ) |
| 垂直: 2.5 m (オープンスカイ) | |
| RTK (RMS) | 水平: 1 cm 1 ppm (オープンスカイ) |
| 垂直: 1 cm 1 ppm (オープンスカイ) | |
| 速度精度 (RMS)2 | 0.05メートル/秒 |
| 1PPS | 20 ns |
| 感度 (GNSS) | BDS GPS GLONASS Galile |
| 追跡: -162 dBm | |
| コールドスタート: -147 dBm | |
| ホットスタート:-157 dBm | |
| 再取得: -158 dBm | |
| データ更新率 | 1Hz / 5Hz / 10Hz |
| 修正 | RTCM V3.X |
| データ形式 | NMEA 0183、ユニコア |
| 寸法 | 22.0x17.0x2.6mm |
| パッケージ | 54ピン、LGA |
| 操作温度 | -40 °C ~ 85 °C / 105 °C |
| 保管温度 | -40 °C ~ 85 °C /105 °C |
電気仕様| 電圧 | 2.7 V ~ 3.6 V DC |
| LNAフィードパワー | 2.7 V~3.3 V、 <100 mA |
| パワー消費量1 | 240 mW |
| 2 × UART(LVTTL) | |
| 1 ×私は2C * | |
| 1 × SPI * | |
| 1 × 1PPS(LVTTL) |
機能特性| パッシブアンテナ、アクティブアンテナ、AGNSS * |
注: * 特定のファームウェアでサポート
1オープンスカイ、継続的な追跡
ダイナミック操作のための30メートル/秒で2 68% 、オープンスカイ
